一，實驗目的

　　以PVA為表層，PDMS 為下層構建⼀種具有水響應性表麵的 PVA/PDMS 雙層復合膜結構。通過兩步旋塗法在基底上製備PVA/PDMS雙層膜。⾸先旋塗PDMS層並加熱固化，然後旋塗PVA與光敏劑苯甲酸鈉(NaB，⽤於引發紫外交聯反應)的混合溶液，並進行紫外交聯。

二，實驗步驟

　　STEP1

　　PDMS層的製備
：將液態的PDMS本體與固化劑按50:1的質量比混合均匀，真空消泡後，滴加在潔淨的基底上，隨後用匀膠機在500rpm下將PDMS旋塗成厚度均匀的薄膜，旋塗時間60s。旋塗後的PDMS層在80°C下加熱5h固化。

　　STEP2

　　PDMS表麵的改性
：第一步製備得到的PDMS表麵具有疏水性,而PVA是一種親水性聚合物，為了增強PDMS-PVA 層間的粘附性，在旋塗PVA 層前首先通過氧氣等離子體清洗和活化PDMS表麵(處理時間 45s，等離子體發生器頻率 13.56Hz，功率 30W)。氧等離子體處理生成的大量氧自由基可以增強PDMS表麵的親水性，使 PVA 溶液更容易鋪展在 PDMS 表麵，並提高二者界麵的親和性。

　　STEP3

　　PVA層的製備
：首先將PVA與NaB按94:6的質量比溶於80°C的去離子水配置成濃度為150mg/mL的混合溶液;然後將混合溶液滴加在經過氧等離子體處理的PDMS表麵，在1000rpm下旋塗60s成膜後，將樣品在60C下加熱1h烘幹水分。

　　STEP4

　　PVA的交聯
：將充分幹燥的PVA/PDMS復合薄膜用紫外交聯儀(紫外波長 254nm,能量密度~5mW/cm2)交聯2h,得到復合薄膜樣品PVA150-6/PDMS50。紫外交聯過程中，需要在交聯儀腔體內放置無水氯化鈣以保持較低的環境濕度。

三，實驗結果

　　PVA的紫外交聯

　　聚合物在光子的輻照下可以發生交聯，它與光引發聚合相似，是一種自由基反應。PVA在紫外光下的交聯反應由光敏劑 NaB 間接引發。如圖a，NaB首先吸收 254nm的紫外光形成自由基，形成的自由基奪取PVA鏈(M)上的叔氫原子，生成鏈自由基(M·，最後鏈自由基發生偶合形成新的連接鍵。PVA 在紫外交聯後由綫型分子變為不溶，不熔的網絡結構，它在交聯前後組成結構的變化難以直接表征。因此,交聯反應的程度通過光敏劑的消耗來確定。圖b為交聯前後PVA薄膜的ATR-FTIR譜圖(NaB的含量為6wt%)，交聯前的譜圖中，薄膜在1597cm-1和1553 cm-1處存在特征吸收峰，分別對應 NaB 苯環上的C=C伸縮振動和羧酸根的不對稱伸縮振動:紫外交聯後，上述兩處NaB的特征吸收峰完全消失，證明光敏劑在交聯過程中已經完全消耗。

四，紫外交聯儀

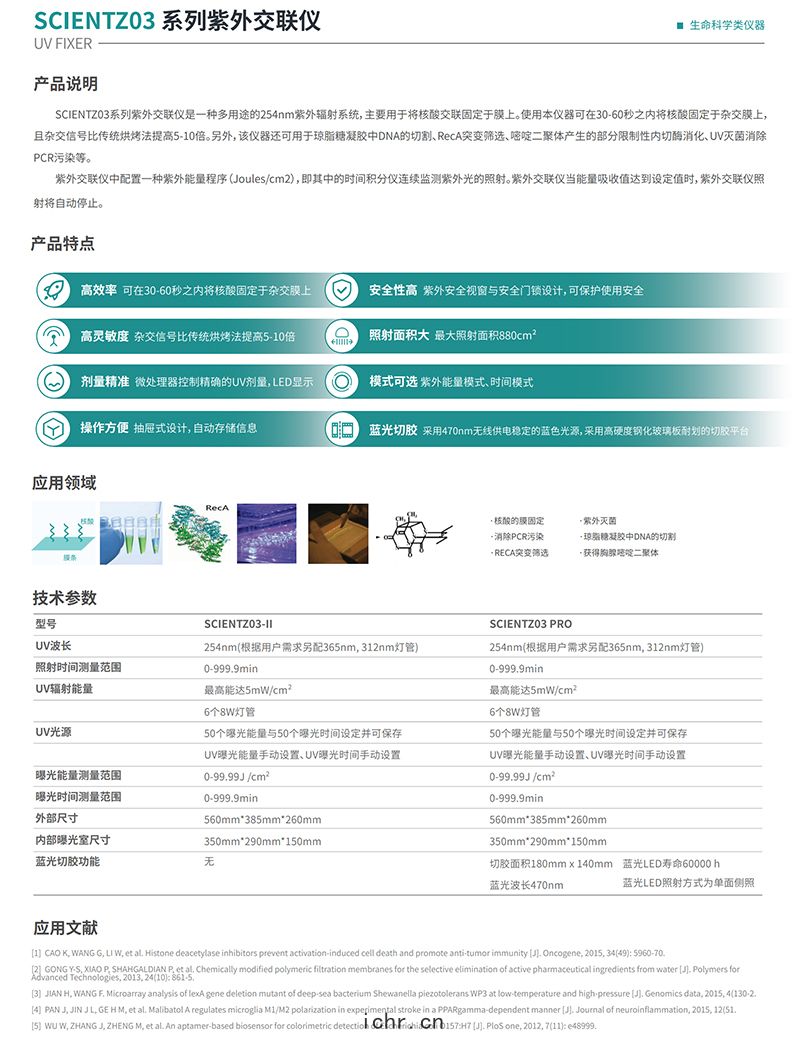

　　SCIENTZ03-II PRO

　　新芝生物 SCIENTZ03係列紫外交聯儀 是一種多用途的254nm紫外輻射係統，主要用於將核酸交聯固定於膜上。使用本儀器可在30-60秒之內將核酸固定於雜交膜上，且雜交信號比傳統烘烤法提高5-10倍。另外，該儀器還可用於瓊脂糖凝膠中DNA的切割，RecA突變篩選，嘧啶二聚體產生的部分限製性內切酶消化，UV滅菌消除PCR汙染等。紫外交聯儀中配置一種紫外能量程序(Joules/cm2)，即其中的時間積分儀連續監測紫外光的照射。紫外交聯儀當能量吸收值達到設定值時，紫外交聯儀照射將自動停止。
