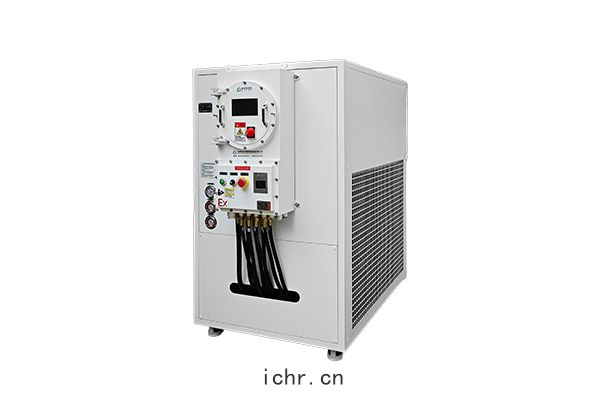

產品說明

　　新芝生產銷售的製冷控溫係統品質可靠，性能卓越，具備高精度智能溫度控製，溫度控製範圍非常廣泛，從30℃至-120℃，可滿足絕大多數企業的恒溫控製需求
。本設備的控溫精度高達±0.5℃，製冷功率從0.2kW至500kW均有對應型號產品供應
。

工作原理

　　製冷控溫裝置由循環泵，壓縮機，冷凝器，風機，幹燥過濾器，膨脹閥，蒸發器，氣液分離器，傳感器，介質壓力表，蓄冷罐，膨脹容器，控製器等部件組成
。采用先進技術和精密組件，確保高效穩定的溫度調控能力
。係統運作圍繞製冷循環展開，各部件協同作業，精準調節目標區域的溫度
。

產品特點

· 介質溫度範圍：-100℃～-60℃

· 控製係統：PID模糊控製

· 通信協議：MODBUS RTU 協議 RS 485接口

· 操作麵板：7英寸彩色觸摸屏，溫度曲綫顯示，記錄

· 程序編輯：可編製5條程序，每條程序可編製30段步驟

· 控溫對象：物料溫度控製與導熱介質出口溫度控製可自由選擇

· 溫差控製：反應釜夾套溫度與物料溫度的溫差可控製，可設定

· 溫度反饋：設備導熱介質 本機溫度，出口溫度，反應器物料溫度（外接溫度傳感器）三點溫度PT100

· 安全防護：具有自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器，熱保護裝置等多種安全保障功能

應用領域

高低溫控溫設備被廣泛應用於多種反應裝置中，如反應釜，反應器(如微通道反應器，玻璃反應器和夾套反應器)，蒸餾係統，萃取係統等，以實現精確的製冷與加熱控製
。這種設備在高等院校，科研實驗室，汽車製造，製藥工業，石油化工，半導體及電子產品測試，生物化學以及航空航天等多個行業領域內發揮著重要的作用
。

正壓防爆/隔離防爆

　　關於正壓防爆

　　本產品中的⽔冷型型號均可定 EXPXdmbIBT4，EXPXdmbiCt4

　　它是根據國家標準GB3836.5-2004(爆炸性⽓體環境⽤電⽓設備正壓型“ p”)設計製造，檢驗
。可⼴泛⽤於⽯油，化⼯醫藥等具有爆炸性⽓體， 粉塵的危險場所
。防爆標誌為Expxdmb lCT4
。防爆合格證號:GYB091118
。

　　正壓櫃通過防爆控製箱內的智能控製係統與壓⼒控製係統匹配將潔淨安全的壓縮空⽓引⼊正壓腔，使正壓腔內形成微正壓，阻⽌外界危險⽓體，粉塵的進⼊，達到防爆的⽬的
。該產品具有智能集中控製，液晶⽂字顯⽰，⾃動換⽓，延時⾃動供電，失壓補⽓，故障報警及危險時⾃動切斷電源等功能
。

　　結構概述

　　正壓櫃由正壓腔和控製腔兩部分組成，正壓腔⽤於安裝各種⾮防爆的儀表或電器，控製腔由防爆控製箱及壓⼒控製係統組成
。正壓櫃外殼采⽤ 2~3mm的冷軋鋼板焊接⽽成，通⽓管道采⽤鍍鋅鋼管，進出電纜采⽤穿板管接頭和電纜引⼊壓緊裝置
。前⻔設置玻璃顯⽰窗，顯⽰儀表及指⽰燈等內容
。

　　安全指標

　　a.櫃內內正壓值⼤於280Pa⾃動排⽓ b.櫃內正壓值⼩於80Pa⼤於50Pa時，⾃動報警 c.櫃內正壓值⼩於50Pa，⾃動切斷電源
。

　　工作原理

　　壓櫃⼯作原理，外界220伏流引⼊防爆控製箱後，按下“起動鈕”，電磁聞4勵磁將進⽓管道開通，壓縮空⽓經過濾減壓後進⼊正壓腔，正壓腔內的危險⽓體通過排⽓排出正壓腔，待正壓腔內危險⽓體換⾄安全值時，換⽓結束，聯鎖觸點⾃動閉合，此時正壓腔內的電器，儀表⽅可⼯作
。

　　正壓值的調整

　　調整單向節流下端正壓值調節⼿柄，順時針轉動正壓值升⾼，反之正壓值降低，正壓值調⾄250Pa為宜，如果壓⼒偏低⽆法調⾄此壓⼒時，應查進⽓是否全開，正壓室與外界是否密封
。

　　聯鎖功能選擇

　　正壓櫃在1區危險場所便⽤時，如果正壓值⼩於50Pa，聯鎖觸占須斷開，如果在2區危險場所使⽤時，如果正壓值⼩於50Pa，聯鎖觸點可以不斷開，但要及時處理確保壓⼒⼤於50Pa，此功能有撥位開關t2第3位來調整第三位在⼟聯鎖觸點斷開在下聯鎖觸點不斷開撥位時需在斷開狀態下進⾏
。

　　正壓防爆櫃恒溫冷卻係統

　　采⽤⽔冷⽅式，⾃動控製冷卻⽔進⼊到係統內部空調換熱器，將正壓櫃內部熱量帶⾛，確保正壓係統內部處於恒溫狀態，保證內部元件安全
。

　　關於隔離防爆

　　電氣櫃（采用隔爆型）

　　A 有單獨的接綫腔體

　　B 加熱功率大於7.5kW, 有獨立散熱鋁翅片防爆櫃

　　C 電氣櫃采用全鋁件模具

　　D 配備防爆鼠標，防爆觸摸屏，用於操作7寸及以上顯示屏

　　壓縮機

　　A 采用防爆型或防爆矽膠密封防爆處理

　　B 采用接綫端子封裝工藝(本安)
。

　　循環風機

　　A 采用防爆型

　　B 葉片采用鋁葉片

　　循環泵采用隔爆型電機

　　調整單向節流下端正壓值調節⼿柄，順時針轉動正壓值升⾼，反之正壓值降低，正壓值調⾄250Pa為宜，如果壓⼒偏低⽆法調⾄此壓⼒時，應查進⽓是否全開，正壓室與外界是否密封
。

　　A 加熱器采用隔爆型

　　B 溫度傳感器采用隔爆型

　　C 壓力傳感器采用隔爆型

　　D 各種保護區安裝在隔爆盒中
